Saugikliai, rėlės...

zenn » 18 Vas 2011, 14:02

Ačiu visiems klubiečiams prisidėjusiems prie pamokos kūrimo (handshake)
Jei randate klaidų, butinai parašykite, nes pamoką kuriame visi (hi)

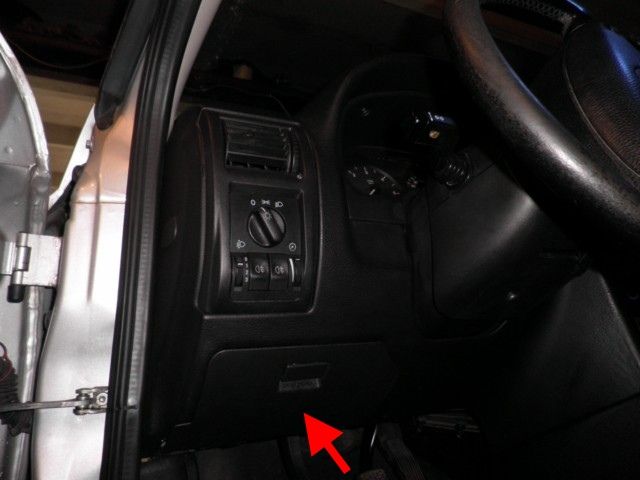

Saugikliai ir rėlės yra dvejose vietose, t.y. salone- nuėmus mažą daiktadėžę (po vairu- kairėje)...
Paveikslėlis

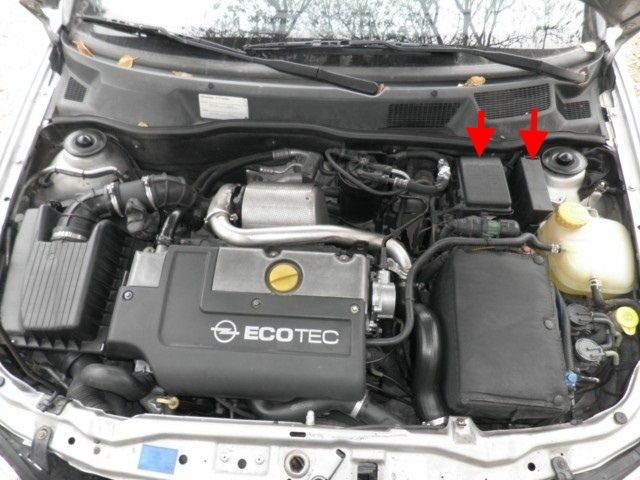

Ir po kapotu (viršuje- dešinėje)...
Paveikslėlis

Paveikslėlis


oooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooo

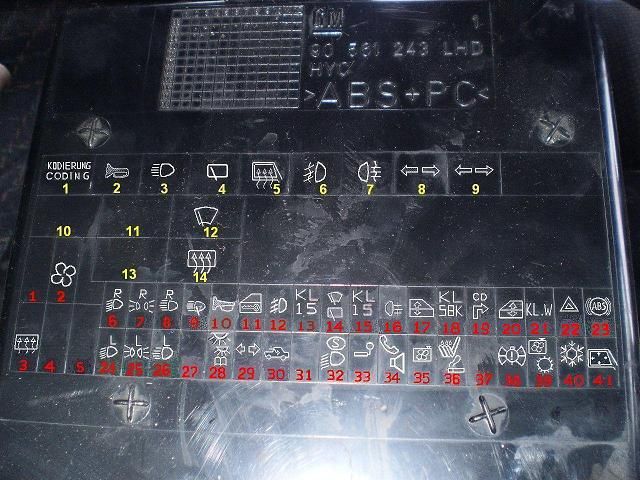

Čia saugikliai kurie buvo montuojami iki 2001 m.
Ši foto pasididina !
Paveikslėlis
Ši foto pasididina !
Paveikslėlis



1. –
2. kondicionierius
3. galinio stiklo pakaitinimas
4. –
5. –
6. trumpųjų šviesų, dešinysis žibintas, žibintų reguliavimas
7. gabaritai- dešinės pusės, priekaba, numerių apšvietimas
8. ilgūjų šviesų, dešinysis žibintas
9. žibintų apiplovimas
10. garsinis signalas
11. centrinis užraktas
12. priešrūkiniai žibintai
13. displėjus
14. stiklų valytuvai
15. stiklo pakėlėjas, liukas, vedrodėlių valdymas
16. priešrūkinė (galinė)
17. stiklo pakėlėjas
18. numerių apšvietimas, žibintų reguliavimas
19. -
20. stiklo pakėlėjas
21. radioimtuvas
22. avarinė signalizacija, displėjus, posukių parodymai,borto kompiuteris
23. ABS ir vairo stiprintuvas
24. trumpųjų šviesų, kairysis žibintas
25. gabaritai, kairės pusės
26. ilgųjų šviesų, kairysis žibintas
27. –
28. salono apšvietimas
29. avarinė signalizacija, salono apšvietimas
30. liukas
31. –
32. žibintų reguliavimas, signalizacija
33. priekaba
34. CD grotuvas, radioimtuvas, displėjus ir navigacija
35. variklio šaldymo sistema, kondicionierius
36. cigarečių uždegiklis
37. –
38. stabdžių signalai, displėjus, greičio reguliavimo sistema
39. variklio šaldymo sistema, kondicionierius
40. variklio šaldymo sistema, kondicionierius
41. veidrodėlių valdymas (pašildinimas)

Saugikliu bloke yra palikti tušti lizdai- skirta sukišti atsarginiams saugikliams
Paveikslėlis

oooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooo

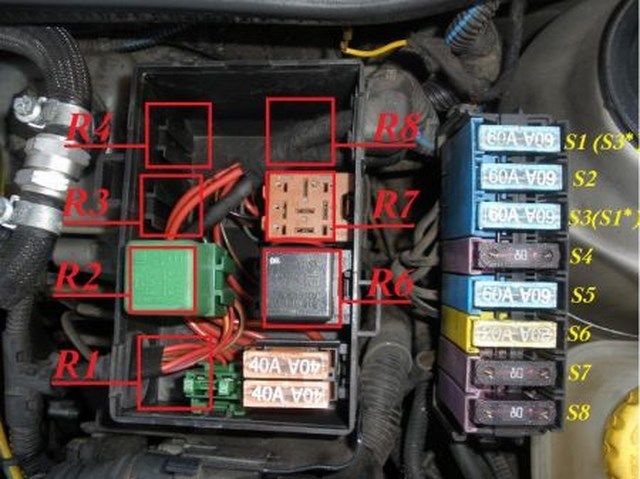

Saugyklių ir relių blokai, variklio skyrius:

Paveikslėlis
Relės:
R1
- ...;
R2
- kuro pašiltinimo sistema (dyzeliniai modeliai);
- radiatoriaus ventiliatorius (X16SZR, X18XE1, X20XEV);
R3
- papildomas šildytuvas (dyzeliniai modeliai su oro kondicionieriumi) - Auxiliary heater (with AC);
- radiatoriaus ventiliatorius (X14XE, X16XEl);
R4
- papildomas šildytuvas (išskyrus Y17DT);
- kuro pompa (benzininiai varikliai);
R5
- ...;
R6
- variklio valdymas (Engine control (EC)) (dyzeliniai modeliai, išskyrus Y17DT);
- radiatoriaus ventiliatorius (benzininiai modeliai);
R7
- žibintų apiplovėjas;
R8
- papildomas šildytuvas (dizeliniai modeliai be oro kondicionieriaus) - Auxiliary heater (without AC)
- ... .

Saugikliai (*vėlesni modeliai)
S1- degimas (Ignition switch);
S2 - autosignalizacija, imobilaizeris, variklio valdymas;
S3 - ...;
S4 - radiatoriaus ventiliatorius (X12XE - be oro kondicionieriaus);
S5 - ABS;
S6 - variklio valdymas (Engine management);
S7 - galios valdymas (Power steering);
S8- radiatoriaus ventiliatorius (benzinas - išskyrus X20XE su oro kondicionieriumi).

Ir dar:
Paveikslėlis

1. žalias iš kaires (30 A)- kuro filtro pašildinimas (dyzeliams).
2. oranžinis viršutinis (40 A)- variklio aušinimo modulis.Jis yra apačioje, po po banperiu (vairuotojo pusėje)- susijęs su radiatoriaus ventiliatoriumi
3. oranžinis apatinis (40 A)- variklio aušinimo modulis ir kondicionierius
4. raudona rodykle pažymetas (80 A)- bendras abiems oranžiniams saugikliams...

Informacija iš čia (*) http://www.astra-club.ru/forum/viewtopi ... 4&start=40
oooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooo

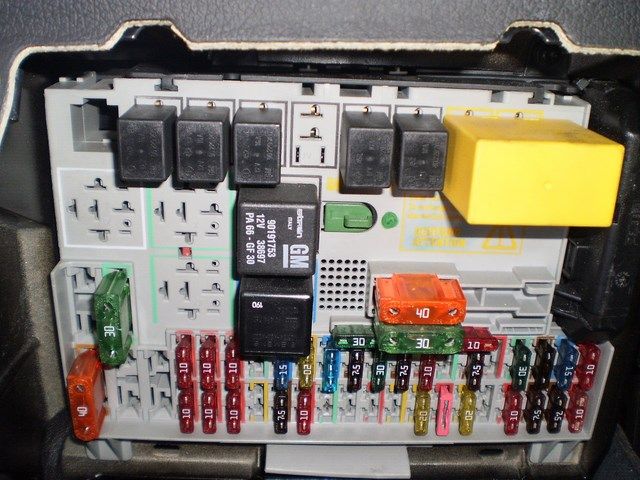

Čia saugikliu blokas, kuris montuojamas nuo 2001m.
Paveikslėlis

Čia parašytos saugikliu reikšmės:
Šita foto pasididina !
Paveikslėlis

Šita foto pasididina !
Paveikslėlis


oooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooo

Rėlės : Čia ne visa informacija- jei kas gali papildyti, parašykit.
Paveikslėlis

1 - garso signalo rele
2 - ilgu šviesu rele
3 - galinio valytuvo rele
4 - elektriniu veidrodėliu rele
5 - priekiniu priešrukiniu rele
6 - galiniu priešrukiniu rele
7 - posūkiu rele
8 -
9 -
10 -
11 - valytuvu ir lango apipurškimo rele
12 - galinio lango apšildymas
oooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooo

Multitaimeris. Truputį info apie jį:
Čia parodyta saugikliu blokas einantis nuo 2001 m., pas kitus turėtu buti panašiai.

Kad ištraukti multitaimerį, reikia nuimti sintetinę apdailą (virš pedalų)- tada lengviau iki jo daveiti. Ta prasme saugikliu bloko išimti nereikia:

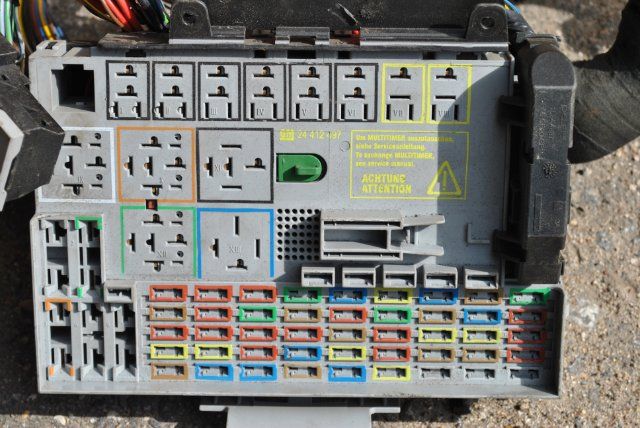

1. kad išimti multitaimeri, reikia ištraukti visas rėles (saugikliu nereikia)...
Paveikslėlis

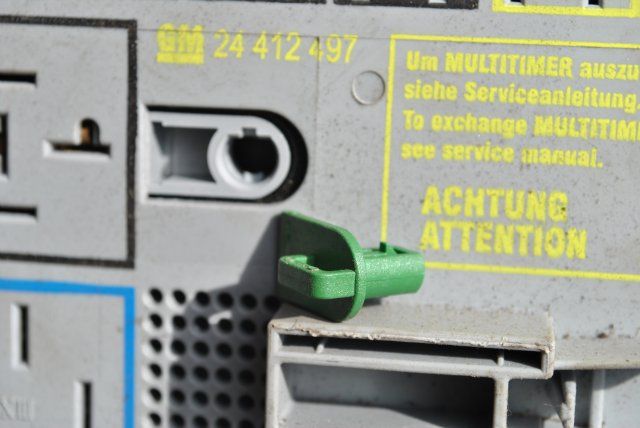

2. ištraukiame žalią multitaimerio fiksatoriu...
Paveikslėlis

3. iš šono nuimame el. "fiške" (laiko 2-u fiksatoriai )...
Paveikslėlis

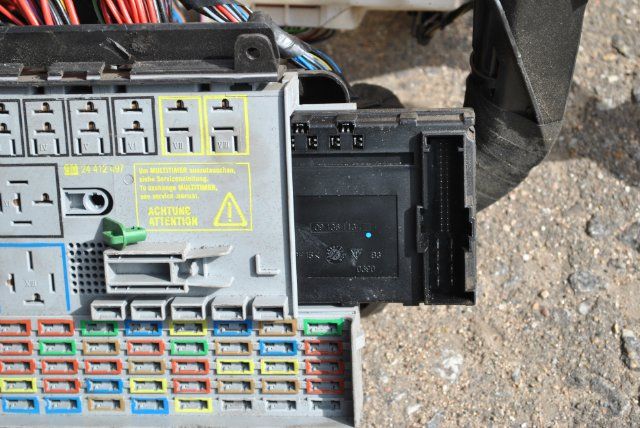

4. traukiame multitaimerį į šoną...
Paveikslėlis

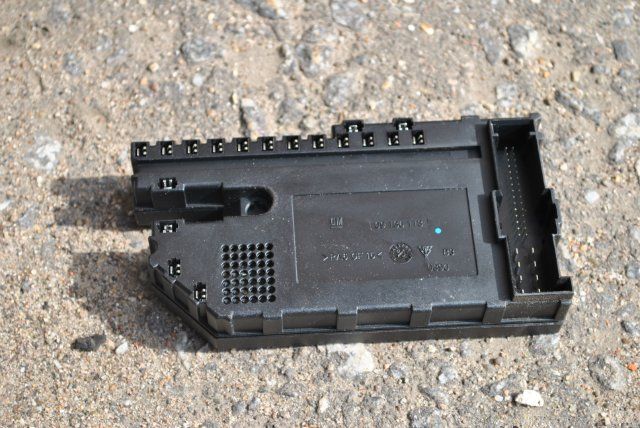

5. taip atrodo išimtas...
Paveikslėlis

Informacija paimta iš čia:
(*) http://www.astra-club.ru/forum/viewtopi ... 22&t=25782
(*) http://opel-astra.5go.ru/html/14_27_55.htm
oooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooo

Čia dar nuoroda apie Astros H ir J saugiklius ir rėles :
(*) http://www.insidecarelectronics.com/blo ... raniteley/

Kol kas tiek apie rėles ir saugiklius, pamoką kuriame visi, taigi jei turite klausimu ar ką papildyti- rašykite ...
Paskutinį kartą redagavo zenn 07 Geg 2014, 07:59. Iš viso redaguota 5 kartus.
Vartotojo avataras
User

Auris

Pranešimai

6052

Miestas

Vilnius/Pasvalys

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

Auris » 09 Kov 2011, 14:38

Gal kas zinot, kur randasi tas daiktas kuris "dainuoja" kai atidarai dureles ir palieki ar tai sviesas ar degima? Gal tai rele turetu buti, bet zodziu pas mane anksciau veikdavo, dabar nebe, po praeitos vasaros kai meistruj palikau auto, gal zinot ar cia nera pas mane kazko? Pridedu foto:

Paveikslėlis
Vartotojo avataras
User

zenn

Pranešimai

2308

Miestas

Alytus

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

zenn » 09 Kov 2011, 20:52

nežinau kiek teisybės, bet sename forume kažkas rašė, kad tas garsinis signalas yra iš vidinės plątos pusės sumontuotas ...
Vartotojo avataras
User

Auris

Pranešimai

6052

Miestas

Vilnius/Pasvalys

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

Auris » 09 Kov 2011, 21:10

Gali but, matyt ir sklinda garsas per tas skilutes, kurios matos viduri reliu/saugikliu bloko..
Vartotojo avataras
User

deimas25

Pranešimai

2549

Miestas

Kaunas

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

deimas25 » 18 Kov 2011, 19:58

gal zinote tiksliai priesrukiniu reles koda? :)
Vartotojo avataras
User

Mindaugas

Pranešimai

99

Miestas

Kaunas

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

Mindaugas » 19 Kov 2011, 11:37

Nuotrauka: http://www.ekmpowershop2.com/ekmps/shop ... 1142-p.jpg

Part No. 24432680 / 90274683 :)
Vartotojo avataras
User

BaQc

Pranešimai

39

Miestas

Vilnius

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

BaQc » 19 Kov 2011, 19:38

Gal kas esate susidures su galinio lango nešildymu? Nes nešildo visiškai, o veidrodėliai puikiai šildomi.
Galinio lango pašildymo saugiklis kairėj, apačioj kampe sveikas, klausimas tik dėl rėlės. Kaip ją patikrinti?
Jei rėlė gera, liks laiduose problema :|
Vartotojo avataras
User

deimas25

Pranešimai

2549

Miestas

Kaunas

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

deimas25 » 19 Kov 2011, 20:10

jungiant migtuka rele isleidzia garsa, jei yra veikianti, jei jokios reakcijos ieskokis kitos :)
Vartotojo avataras
User

mozexas

Pranešimai

9

Miestas

Taurage

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

mozexas » 05 Bal 2011, 17:04

Sveiki , gal kas zinot kas galetu but , mano astrikei is po ziemos neberakina centrinis nuo raktelio , anksciau budavo viskas ok . Gal kas susidure buvot su ta bedike ? Saugiklius perejau , tvarkingi , raktelio batke pakeiciau , bet beda nedingo . Hellp ;]
Vartotojo avataras
User

Auris

Pranešimai

6052

Miestas

Vilnius/Pasvalys

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

Auris » 05 Bal 2011, 17:06

Vartotojo avataras
User

mozexas

Pranešimai

9

Miestas

Taurage

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

mozexas » 05 Bal 2011, 17:26

nu deklui , bet nieko nesigauna , gal dar kokiu pasiulimu ?
Vartotojo avataras
User

Auris

Pranešimai

6052

Miestas

Vilnius/Pasvalys

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

Auris » 05 Bal 2011, 17:34

O tau panashu tai i saugikles/reles? Klausk toje temoje kur daviau. Pririst nemoki arba kontaktas atsoko batarkes.
Vartotojo avataras
User

ledukas

Pranešimai

324

Miestas

Sirvintos - Vilnius

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

ledukas » 05 Bal 2011, 17:51

mozexas rašė:Sveiki , gal kas zinot kas galetu but , mano astrikei is po ziemos neberakina centrinis nuo raktelio , anksciau budavo viskas ok . Gal kas susidure buvot su ta bedike ? Saugiklius perejau , tvarkingi , raktelio batke pakeiciau , bet beda nedingo . Hellp ;]

man tas pats buvo, tai i spynele uzvedimo idejau rakta, ijungiau degima ir paspaudziau ta knopke kur uzrakina ir tuo metu uzrakino masina ir atrakino, tada islipau ir pameginau - veikia :) man taip susitvarke..
Vartotojo avataras
User

provview

Pranešimai

43

Miestas

Kaunas/Šiauliai

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

provview » 04 Geg 2011, 15:30

Ačiū ZENN už pagalbą ir šį postą ;) 8 mėn. važinėjau be garso signalo, galvojau gad jis sugedo, o pasirodo buvo saugiklis perdegęs :) per tą laiką išsiugdžiau santūrumo jausmą nepypsint :)
Vartotojo avataras
User

Kyen

Pranešimai

569

Miestas

Vilnius

Astros Modelis

Astra H

Re: Saugikliai, rėlės...

Kyen » 07 Spa 2011, 15:56

Sveiki, gal kas turit schema saugikliu/reliu Opel Astra H 2004m +? Neveikia signalas ir galine desines puses priesrukine (lempute patikrinta, veikia)? Aciu :)
Vartotojo avataras
User

vytka11

Pranešimai

193

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

vytka11 » 07 Spa 2011, 16:00

Kyen rašė:Sveiki, gal kas turit schema saugikliu/reliu Opel Astra H 2004m +? Neveikia signalas ir galine desines puses priesrukine (lempute patikrinta, veikia)? Aciu :)

jaigu tiri linkomanija.net acounta, uzeik ir parsisiusk programa autodata. rasi viska ko reikia ;)
p.s. sor uz kito psl reklama, tiesiog nurodau kur rasti gera software, manau naudinga visiem.
p.s. tuoj pameginsiu surasti =)
hm, rasti tai radau, bet nemoku paveiksliuko ikelt =S
siap jis randasi engine bay 1 -> f8 (15a saugiklis) cia signalo butu
o lyg ir gale desineje puseje priesrukine ir neturi degti man atrodo, pas mane net lizdo jai nera (tuscia vieta) p.s. katik praeita technikine, tai jai butu turejus but, tai butu prisikabine.
Vartotojo avataras
User

vytka11

Pranešimai

193

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

vytka11 » 07 Spa 2011, 16:11

provview rašė:Ačiū ZENN už pagalbą ir šį postą ;) 8 mėn. važinėjau be garso signalo, galvojau gad jis sugedo, o pasirodo buvo saugiklis perdegęs :) per tą laiką išsiugdžiau santūrumo jausmą nepypsint :)

siap uzmesk aki ar viskas su signalu gerai, be niekur nieko saugikliai nedega ;)
Vartotojo avataras
User

Auris

Pranešimai

6052

Miestas

Vilnius/Pasvalys

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

Auris » 07 Spa 2011, 16:12

Kyen rašė:Sveiki, gal kas turit schema saugikliu/reliu Opel Astra H 2004m +? Neveikia signalas ir galine desines puses priesrukine (lempute patikrinta, veikia)? Aciu :)

Pazek, gal net laidai i ta prieshrukine neateina, bus gal nuo anglo fara ;)
Vartotojo avataras
User

vytka11

Pranešimai

193

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

vytka11 » 07 Spa 2011, 17:12

Auris rašė:
Kyen rašė:Sveiki, gal kas turit schema saugikliu/reliu Opel Astra H 2004m +? Neveikia signalas ir galine desines puses priesrukine (lempute patikrinta, veikia)? Aciu :)

Pazek, gal net laidai i ta prieshrukine neateina, bus gal nuo anglo fara ;)

auri, o pas tave yra ten lempute dega ji? (nes pas mane tai tik tuscias lizdas)
Vartotojo avataras
User

Auris

Pranešimai

6052

Miestas

Vilnius/Pasvalys

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

Auris » 07 Spa 2011, 17:59

Faroj reik skyle padaryt, lizdas yra, bet pacioj farok korpuse nera skyles.
P.s tikiuos supranti, kad pas kyen'a astra h. naujesnis modelis ;)
Vartotojo avataras
User

Kyen

Pranešimai

569

Miestas

Vilnius

Astros Modelis

Astra H

Re: Saugikliai, rėlės...

Kyen » 07 Spa 2011, 19:38

Auris rašė:Pazek, gal net laidai i ta prieshrukine neateina, bus gal nuo anglo fara ;)


Kad zinok faru neikeites. lempute yra ir jinai neperdegus, dar pries kelis men vaziavau per gera ruka ir buvau sustojas parukt, viskas dege :/
Vartotojo avataras
User

Edvardas

Pranešimai

350

Miestas

Vilnius

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

Edvardas » 26 Spa 2011, 12:37

O starterio relė kur?
Vartotojo avataras
User

vivafresh

Pranešimai

5

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

vivafresh » 10 Lap 2011, 15:45

sveiki.
kažin kur yra (jei yra) saugiklis tų jungiklių, kur šildymą reguliuoja, apšvietimo? baisiai užknisa tamsoj ten grabaliot:)
Vartotojo avataras
User

Auris

Pranešimai

6052

Miestas

Vilnius/Pasvalys

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

Auris » 11 Lap 2011, 16:15

Tai gal lempute perdege.
Vartotojo avataras
User

vivafresh

Pranešimai

5

Astros Modelis

Astra G

Re: Saugikliai, rėlės...

vivafresh » 11 Lap 2011, 17:37

[quote="Auris"]Tai gal lempute perdege.[/quote]
o kaip ją rasti?
Kitas

Dabar prisijungę

Vartotojai naršantys šį forumą: Registruotų vartotojų nėra ir 1 svečias

Powered by Maffia.lt
